Како може машината за тркалање на серво-мотор со ЦПУ да ја подобри прецизноста, продуктивноста и квалитетот на конецот

Резиме на написот: A ЦПУ серво-мотор машина за тркалање конеце дизајниран за производители на кои им треба точна, повторлива и ефикасна изведба за формирање на конец.НЕРЕСја обезбедува серијата NRS-25NC/NRS-15NC, со серво-погонувани вратила на валјакот и движење на доводот, до 30 тони притисок на тркалање и опсег на дијаметар на конецот од φ3–φ80 mm. Оваа статија ги објаснува неговите работни предности, техничките спецификации, апликациите и клучните фактори што треба да се земат предвид при изборот на решение за тркалање на конец со ЦПУ.

Содржина

• Зошто CNC серво технологијата е важна во тркалањето на конци?
• Кои се клучните карактеристики на машината за тркалање со навој со серво-мотор со ЦПУ?
• Кои се главните технички спецификации?
• Со какви апликации може да се справи?
• Какви придобивки можат да очекуваат производителите?
• Како треба да ја изберете вистинската машина за тркалање на конци?
• Зошто конфигурацијата на машината е важна за производство?
• Најчесто поставувани прашања
• Заклучок

Зошто CNC серво технологијата е важна во тркалањето на конци?

Валањето со конец е процес на ладно формирање во кој стврднатите матрици вршат притисок врз работното парче за да се создадат нишки без да се исече материјалот. За производителите кои произведуваат прецизни сврзувачки елементи, шахти, завртки, компоненти поврзани со црви и други делови со навој, прецизното контролирање на движењето и напојувањето на валјакот е од суштинско значење.

Машината за тркалање со навој со серво-мотор со ЦПУ го подобрува овој процес со користење на серво мотори за контрола на вратилата на валјакот и движењето на напојувањето. Според спецификациите на NERES, двете вратила со валјак се серво управувани, додека вратилото за напојување користи и серво контрола. Оваа конфигурација обезбедува покоординиран систем за движење за тешки операции за формирање на конец.

Во споредба со основното механичко поставување, CNC серво-контролата може да го олесни управувањето и повторувањето на производните параметри. Ова е особено вредно кога на производителите им требаат стабилни димензионални перформанси низ повторените производствени серии.

За купувачите кои истражуваат CNC машина за тркалање на серво-моторни конци, најважните размислувања ги вклучуваат димензиите на работното парче, чекорот на конецот, притисокот на тркалање, брзината на вретеното, конфигурацијата на матрицата и потребниот метод на производство.

Кои се клучните карактеристики на машината за тркалање со навој со серво-мотор со ЦПУ?

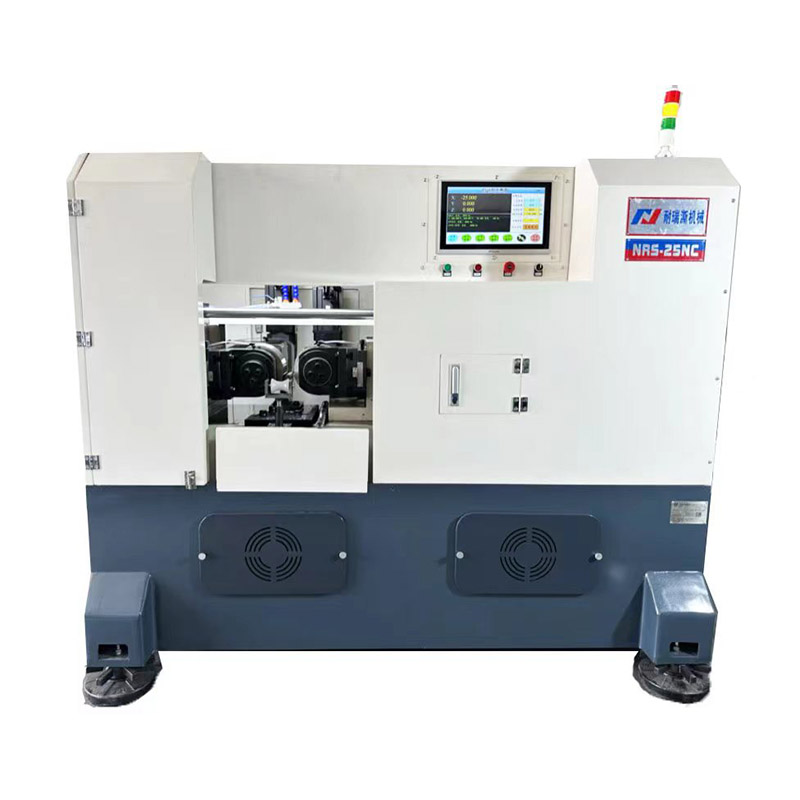

Серијата NERES NRS-25NC/NRS-15NC ја комбинира технологијата на серво погон со цврста структура за формирање на навој. Неговиот дизајн е наменет за сместување и на заеднички триаголни навои и на поширок опсег на специјализирани профили на заби, во зависност од избраните матрици за тркалање и цртежот на работните парчиња.

• Погон на серво мотор:Оската на валјакот и движењето на доводот се контролираат преку серво мотори.
• Висока сила на тркалање:Максималниот притисок на тркалање достигнува 30 тони.
• Широк опсег на работни парчиња:Надворешните дијаметри на навојот за тркалање се движат од φ3 до φ80 mm.
• Способност за флексибилен терен:Наклоните на конецот од 0,6 до 8,0 mm се поддржани во рамките на наведените спецификации.
• Променлива брзина на вретеното:Брзината на вретеното е прилагодлива од 10 до 60 вртежи во минута со регулација на брзина без чекори.
• Повеќе можности за формирање:Во зависност од конфигурацијата на цртежот и валјакот, машината може да обработува заби за глисти, трапезоидни заби, профили поврзани со топчести завртки, жлебови за вртење и тркалање.

Оваа комбинација ја прави машината погодна за производители кои бараат флексибилна платформа наместо опрема ограничена на една стандардна геометрија на навојот.

Кои се главните технички спецификации?

Техничките спецификации се критични кога се проценува дали машината е погодна за одредена производна линија. Следната табела ги сумира објавените спецификации на моделот NERES CNC серво-мотор.

За валање во довод на најчесто користени триаголни навои од 55° и 60°, објавената спецификација означува работни парчиња со дијаметар до φ80 mm, со максимален чекор од 8,0 mm и максимална должина од 150 mm. Тркалањето преку напојување е исто така достапно за најчесто користените триаголни навои од 55° и 60° со чекор до 8,0 mm, што е предмет на соодветното поставување.

Со какви апликации може да се справи?

Една од главните предности на тркалањето на конец контролирано со серво е неговата способност да поддржува различни барања за формирање преку соодветна селекција на матрицата и конфигурација на машината.

Вообичаените можности за обработка вклучуваат:

• Триаголни нишки од 55° и 60°
• Профили за заби од црви
• Трапезоидни профили на заби
• Апликации за тркалање поврзани со топчести завртки
• Операции на штипкање
• Тркалачки жлебови
• Други прилагодени форми на заби врз основа на инженерски цртежи

Вистинската способност за обработка секогаш треба да се потврди во однос на цртежот на работното парче, материјалот, потребниот профил на навојот, дизајнот на матрицата, дијаметарот, чекорот и начинот на производство. Ова е особено важно за специјализирани компоненти каде стандардните димензии на конецот може да не се применуваат.

Какви придобивки можат да очекуваат производителите?

1. Повеќе контролирано движење

Вртливите вратила со серво-погон обезбедуваат координирана контрола на движењето. Ова може да им помогне на производителите да воспостават повторливи услови за обработка кога произведуваат серии на слични компоненти.

2. Флексибилни производствени параметри

Опсегот на брзина на вретеното од 10–60 вртежи во минута со регулација без чекори овозможува приспособување на производните параметри според барањата за работното парче и обликувањето.

3. Висок капацитет за формирање

Со максимален притисок на тркалање од 30 тони, машината е дизајнирана за тешки апликации за ладно формирање. Комбинацијата на сила на тркалање и серво контролирано движење обезбедува основа за стабилно производство на компоненти со навој со соодветна големина.

4. Повеќе опции за обработка

Производителите не мора да имаат потреба од посебна опрема за секој тип на операција за формирање на забите. Со соодветни ролери и инженерска валидација, една платформа може да поддржува различни профили, вклучувајќи нишки, жлебови и жлебови за тркалање.

5. Погоден за индустриско производство

Суштинската конструкција на машината, погонот на ролери од 11 kW, погонскиот систем за напојување од 5,5 kW и отпечатокот од приближно 2100 × 1600 × 2100 mm, ја прават погодна за средини за индустриско производство каде стабилноста и повторливоста на опремата се важни.

Како треба да ја изберете вистинската машина за тркалање на конци?

Изборот на машина заснована само на максимален притисок или моќност на моторот може да резултира со несоодветна конфигурација. Посигурен процес на купување започнува со вистинските барања за компонентите.

1. Дефинирајте го дијаметарот на работното парче:Потврдете го минималниот и максималниот дијаметар на празно кој е потребен за производство.
2. Потврдете го чекорот на нишката:Споредете ја потребната висина со поддржаниот опсег на машината.
3. Одредете го методот на тркалање:Одлучете дали е соодветно тркалањето во довод или преку довод.
4. Проверете ја геометријата на конецот:Стандардните триаголни нишки и специјализираните профили може да бараат различни матрици и конфигурации.
5. Оценете го обемот на производство:Производството со голем волумен може да има повеќе корист од CNC контролата и автоматската интеграција на хранење.
6. Прегледајте ги димензиите на машината:Обезбедете доволно простор во работилницата за машината, пристап на операторот, ракување со материјали и одржување.
7. Разговарајте за цртежот со производителот:За нестандардни компоненти, техничката потврда пред купувањето може да ги намали ризиците од конфигурацијата.

НЕРЕС се позиционира како кинески производител и снабдувач на машини за валање на конци, матрици за валање на конци, алати за конец и поврзана опрема. Нејзиното портфолио на производи вклучува и автоматски CNC машини за тркалање на конци и други решенија за формирање на конец.

Зошто конфигурацијата на машината е важна за производство?

Изведбата на тркалање на конецот зависи од повеќе од самата машина. Односот помеѓу машината, матриците за тркалање, материјалот на работното парче, дијаметарот на празното, подмачкувањето, геометријата на навојот и параметрите за обработка го одредува конечниот резултат.

На пример, истата машина може да бара различни дизајни на ролери кога се префрла од конвенционален триаголен навој на специјализиран профил на заб. Слично на тоа, менувањето на материјалот на работното парче или на чекорот на конецот може да бара прилагодување на параметрите.

Затоа, професионален добавувач треба да го процени цртежот на компонентата пред да ја препорача конечната конфигурација. Овој пристап ориентиран кон инженерството е особено корисен за купувачите кои набавуваат приспособени машини за тркалање на конци од фабрика во Кина.

НЕРЕС наведува дека неговите CNC решенија за тркалање на конци може да се прилагодат според барањата на клиентите и обезбедува техничка поддршка за избор на соодветна опрема.

Најчесто поставувани прашања

Што е машина за тркалање со навој со серво-мотор со ЦПУ?

Тоа е CNC-контролирана машина за формирање навој која користи серво мотори за придвижување на вратилата на валјакот и движење на напојувањето. Серијата NERES NRS-25NC/NRS-15NC е дизајнирана за тркалање на конец и други операции за обликување, како што се жлебови за виткање и тркалање, во зависност од конфигурацијата на валјакот.

Каков дијаметар на конец може да обработи машината NERES?

Објавената спецификација наведува опсег на надворешниот дијаметар на навојот за тркалање од φ3–φ80 mm, со опсег на чекорот на навојот за тркалање од 0,6–8,0 mm.

Кој е максималниот притисок на тркалање?

Максималниот наведен притисок на тркалање е 30 тони. Вистинските услови за обработка треба да се проценат според работното парче, материјалот, геометријата на навојот и матриците за тркалање.

Дали оваа машина може да обработи специјални профили за заби?

Да. Според производителот, машината може да обработува заби од црви, трапезоидни заби, профили поврзани со топчести завртки, жлебови, жлебови за тркалање и други форми на заби кога потребната конфигурација ќе се одреди од цртежот на работното парче.

Што треба да дадам кога барам понуда?

За точна препорака, купувачите треба да го дадат цртежот на работното парче, материјалот, дијаметарот на празно, дијаметарот на готовиот конец, чекорот, должината на конецот, потребниот обем на производство и претпочитаниот метод на тркалање. Овие детали му овозможуваат на добавувачот попрецизно да ја процени конфигурацијата на машината и соодветните матрици за тркалање.

Заклучок

Машина за тркалање со навој со серво-мотор со ЦПУ може да биде вредна инвестиција за производителите кои бараат контролирано формирање, повторлива обработка, флексибилно производство на нишки и капацитет за тркалање од индустриско ниво. Серијата NERES NRS-25NC/NRS-15NC поддржува дијаметри на конецот за тркалање φ3–φ80 mm, чекори од 0,6–8,0 mm, брзина на вретеното без чекори од 10–60 RPM и притисок на тркалање до 30 тони.

Ако оценувате машина за стандардни нишки, специјализирани профили за заби, шкрипење или други барања за прецизно обликување, најдобриот пристап е да ја усогласите конфигурацијата на машината со вашите вистински цели за цртање и производство на компоненти.Контактирајте несо спецификациите на вашето работно парче и барањата за производство за да разговарате за соодветно решение за машина за тркалање со навој со серво-мотор со ЦПУ од NERES.
