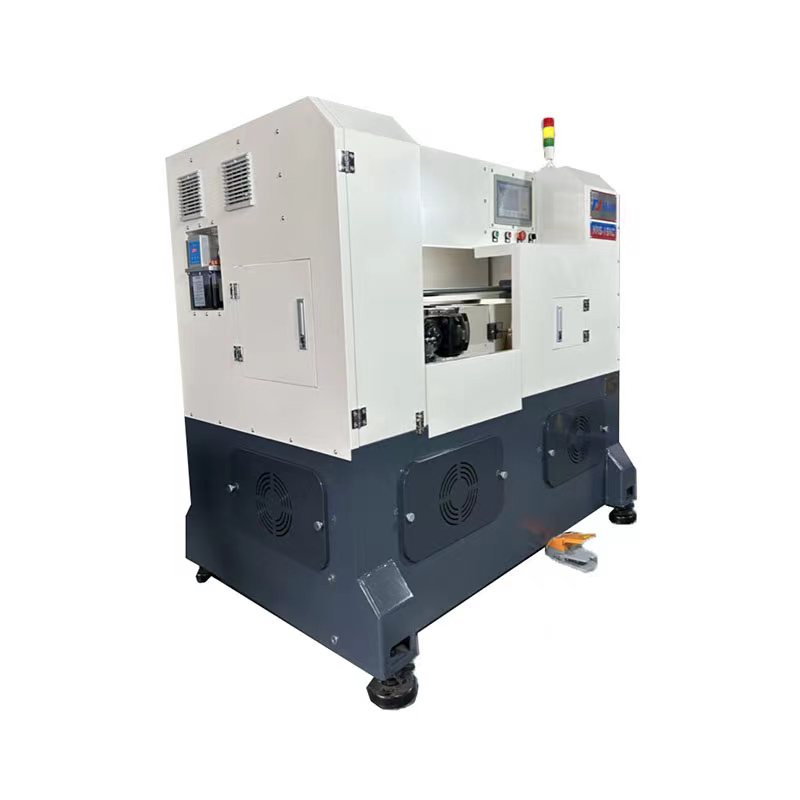

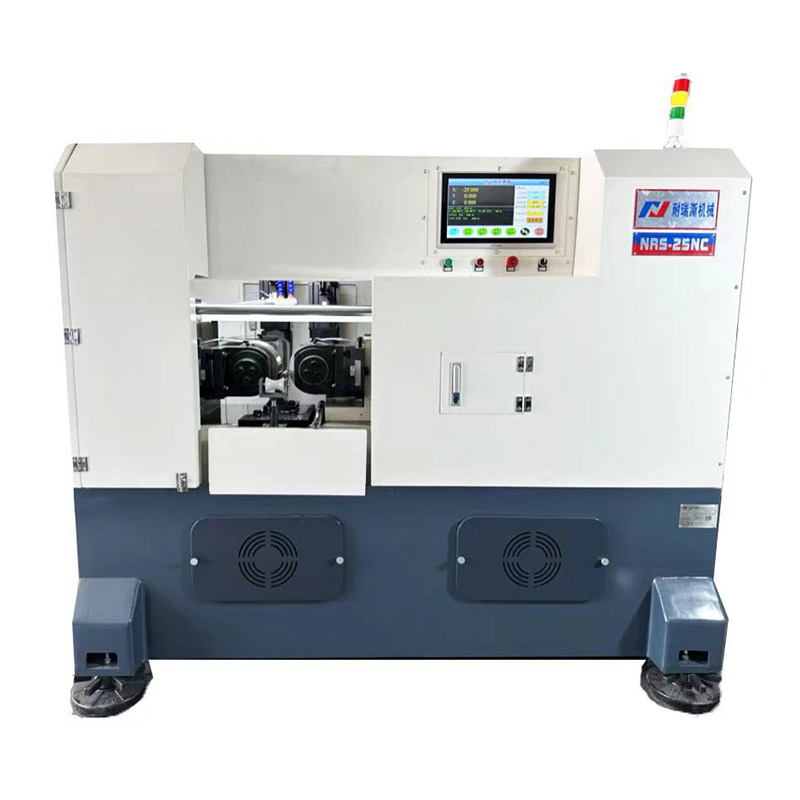

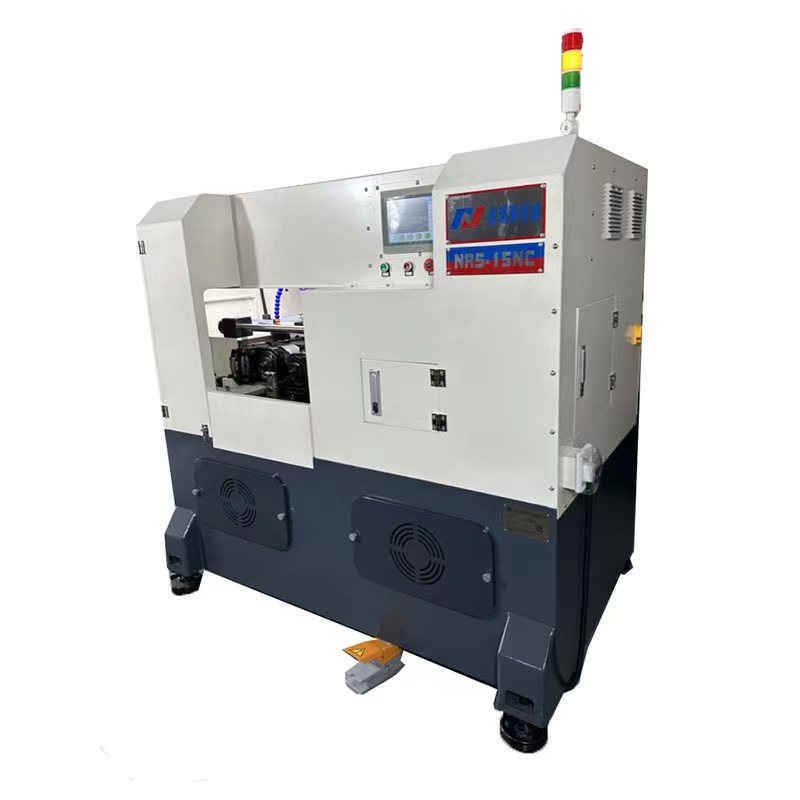

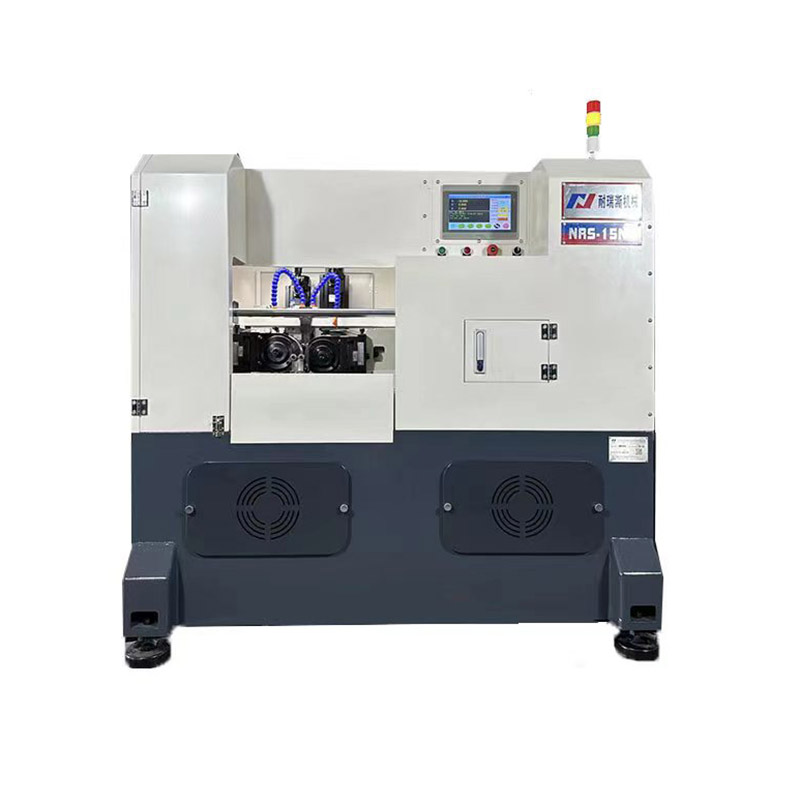

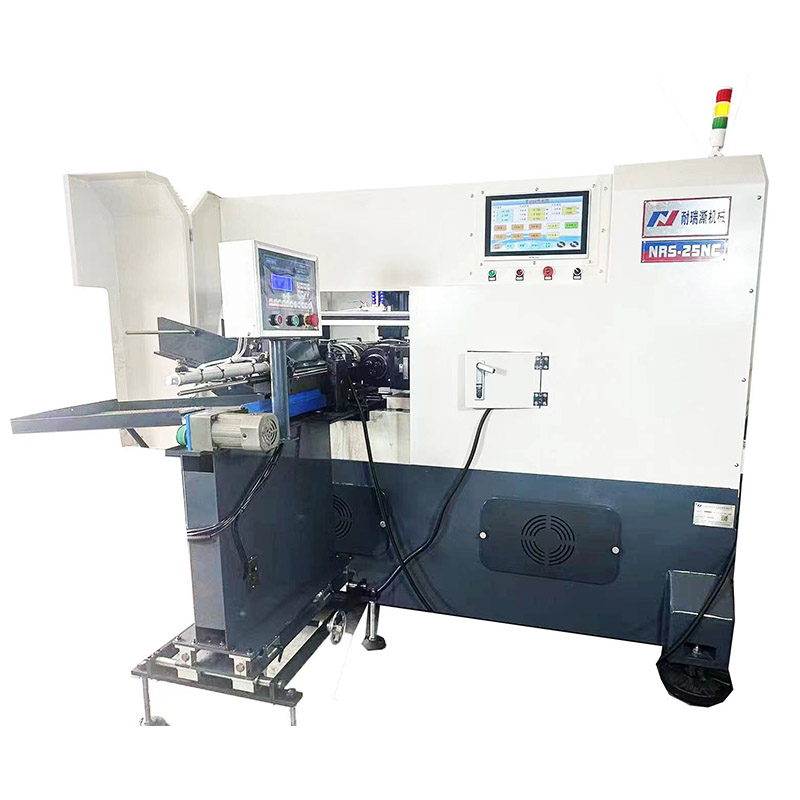

CNC серво-моторна нишка машина за тркалање

CNC серво-моторна нишка машина за тркалање

Јас 、 Главните карактеристики на оваа машина за тркалање CNC Thread:

   A. Модел код е серво мотор диск, максимален излез 30tons.

  Б. Следниве работни делови може да се направат според видот на ролерот:

   1. [во добиточна храна]: Често користена нишка за триаголник од 55 ° и 60 °, машината за тркалање на конецот ЦПУ може да обработи работно парче:

       Дијаметар ≤φ80мм, pitch≤ 8,0 mm, максималната должина е 150мм

  2. [Thru-Feed] Често користено 55 ° и 60 ° Triangle Thread Pitch ≤8,0 mm, должината и дијаметарот се бесплатни

В. Структурни карактеристики: Двете ролериски вратила се водени од серво мотори, а вратилото за добиточна храна се тркалаат со серво мотори

     Пренесување на шипката со мушка во добиточна храна.

D. Оваа машина за тркалање исто така може да обработи различни производи во форма на заби, како што се: заби од црви, трапезоидни заби, топка

   Завртки, тркалање, плетење, тркалачки жлеб, итн. Треба да се утврдат според површината за цртање.

II 、 Технички спецификации:

 1. Надворешен дијаметар на тркалачка нишка: φ3 ~ φ80мм

 2. Врска на темата: 0,6 ~ 8,0мм

 Брзина на вретеното: 10 ~ 60rpm (регулатива за брзина на Stepless)

 4. Надворешен дијаметар на ролери за жица (макс): φ210mm, големина на клучот 20*8mm/mm.

 5. Вретено Надворешен дијаметар: φ75мм (H7)

 6. Ширина и должина на ролери за жица: Најдолго може да се користи на 150мм, според побарувачката на работното парче

 Со, - општите вообичаени спецификации се 35, 40, 50, 60, 70, 100мм

  7. Максимално растојание помеѓу две вретена: 280мм

 8. Минимално растојание помеѓу две вретена: 180мм

 9. Максимален притисок на тркалање: 30 тони

 10. Ролер погон на коњски сили: 11kW

 11. Храна за напојување на напојување: 5,5kW

 12. Висина од земја до валјак центар: 1050мм

 13. Површина на подот: 2100lmm*1600Wmm*2100hmm

 14. Нето тежина: 3200 кг; Бруто тежина: 3000 килограми
